Información Básica.
No. de Modelo.
STM4234B
Modo de excitación
Compuesto
Función
corre
Protección de la carcasa
Tipo de protección
Número de polos
8
Estructura y principio de funcionamiento
motor paso a paso
Certificación
ISO9001, CCC, ce, rohs
Marca
motor jkong
actual /fase
1.33A
par de sujeción
2,2kg cm
longitud del motor
34mm
ángulo de paso
1,8 grados
Paquete de Transporte
cartón
Especificación
0,22kg
Marca Comercial
motor jkong
Origen
Jiangsu, China
Código del HS
8501310000
Capacidad de Producción
50000piece/mes
Descripción de Producto
NEMA17 motor paso a paso con CE, CCC, la certificación de precio de fábrica RoHS
Especificaciones generales:
Especificaciones eléctricas:
Los productos de la solicitud especial puede realizarse de acuerdo a la petición de cliente !

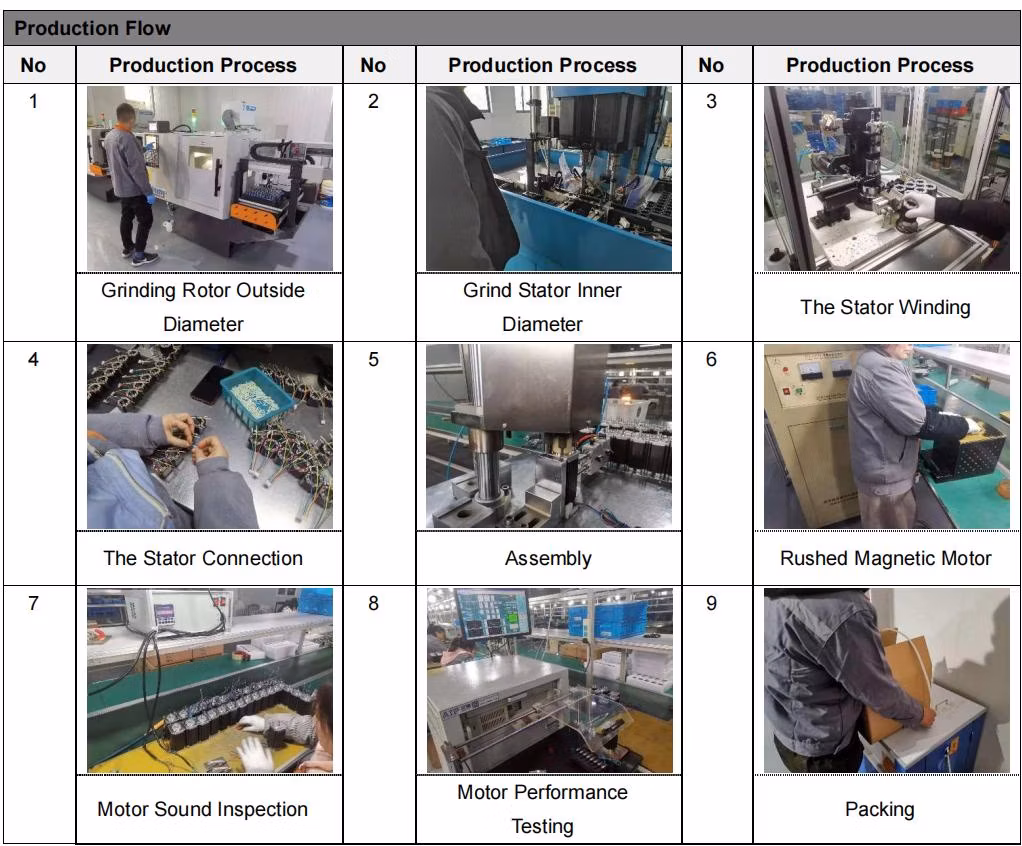

Información de la empresa:
Nuestra certificación:
Nuestra empresa ofrece tres grandes series de productos:Hybrid motores paso a paso, el motor dc sin escobillas y Dc motor del cepillo.
Estamos siempre continúa desarrollando nuevos modelos de tipo.Si necesita otro tipo de piezas, por favor no dude en ponerse en contacto con nosotros.
Especificaciones generales:
| El tema | Especificaciones |
| Ángulo de paso | 1.8° |
| Aumento de temperatura | 80ºCmax |
| La temperatura ambiente | -20ºC~+50ºC |
| La resistencia de aislamiento | 100 MΩ Min. ,500VDC |
| Rigidez dieléctrica | 500VCA para 1minuto |
| Juego radial del eje | 0,02 Max. (450G-carga). |
| Juego axial del eje | 0,08 Max. (450G-carga). |
| Max fuerza radial. | 28N (20mm de la brida) |
| Max fuerza axial. | 10N |
Especificaciones eléctricas:
| Modelo No. | Ángulo de paso | La longitud del motor | Actual /Fase | La resistencia /Fase | La inductancia /Fase | La celebración de par | # De cables | Par tope | La inercia del rotor | Misa |
| ( °) | (L)mm | Un | Ω. | MH | Kg.cm. | No. | G.cm. | G.cm. | Kg. | |
| JK42HS25-0404 | 1.8 | 25 | 0.4 | 24 | 36 | 1.8 | 4 | 75 | 20 | 0.15 |
| JK42HS28-0504 | 1.8 | 28 | 0.5 | 20 | 21 | 1.5 | 4 | 85 | 24 | 0.22 |
| JK42HS34-1334 | 1.8 | 34 | 1.33 | 2.1. | 2.5 | 2.2 | 4 | 120 | 34 | 0.22 |
| JK42HS34-0406 | 1.8 | 34 | 0.4 | 24 | 15 | 1.6 | 6 | 120 | 34 | 0.22 |
| JK42HS34-0956 | 1.8 | 34 | 0.95 | 4.2. | 2.5 | 1.6 | 6 | 120 | 34 | 0.22 |
| JK42HS40-0406 | 1.8 | 40 | 0.4 | 30 | 30 | 2.6 | 6 | 150 | 54 | 0.28 |
| JK42HS40-1684 | 1.8 | 40 | 1.68 | 1.65 | 3.2. | 3.6 | 4 | 150 | 54 | 0.28 |
| JK42HS40-1206 | 1.8 | 40 | 1.2 | 3 | 2.7 | 2.9 | 6 | 150 | 54 | 0.28 |
| JK42HS48-0406 | 1.8 | 48 | 0.4 | 30 | 25 | 3.1. | 6 | 260 | 68 | 0.35 |
| JK42HS48-1684 | 1.8 | 48 | 1.68 | 1.65 | 2.8 | 4.4. | 4 | 260 | 68 | 0.35 |
| JK42HS48-1206 | 1.8 | 48 | 1.2 | 3.3 | 2.8 | 3.17 | 6 | 260 | 68 | 0.35 |
| JK42HS60-0406 | 1.8 | 60 | 0.4 | 30 | 39 | 6.5 | 6 | 280 | 102 | 0.5 |
| JK42HS60-1704 | 1.8 | 60 | 1.7 | 3 | 6.2 | 7.3 | 4 | 280 | 102 | 0.5 |
| JK42HS60-1206 | 1.8 | 60 | 1.2 | 6 | 7 | 5.6 | 6 | 280 | 102 | 0.5 |
Los productos de la solicitud especial puede realizarse de acuerdo a la petición de cliente !
Información de la empresa:
Nuestra certificación:
Nuestra empresa ofrece tres grandes series de productos:Hybrid motores paso a paso, el motor dc sin escobillas y Dc motor del cepillo.
Estamos siempre continúa desarrollando nuevos modelos de tipo.Si necesita otro tipo de piezas, por favor no dude en ponerse en contacto con nosotros.
